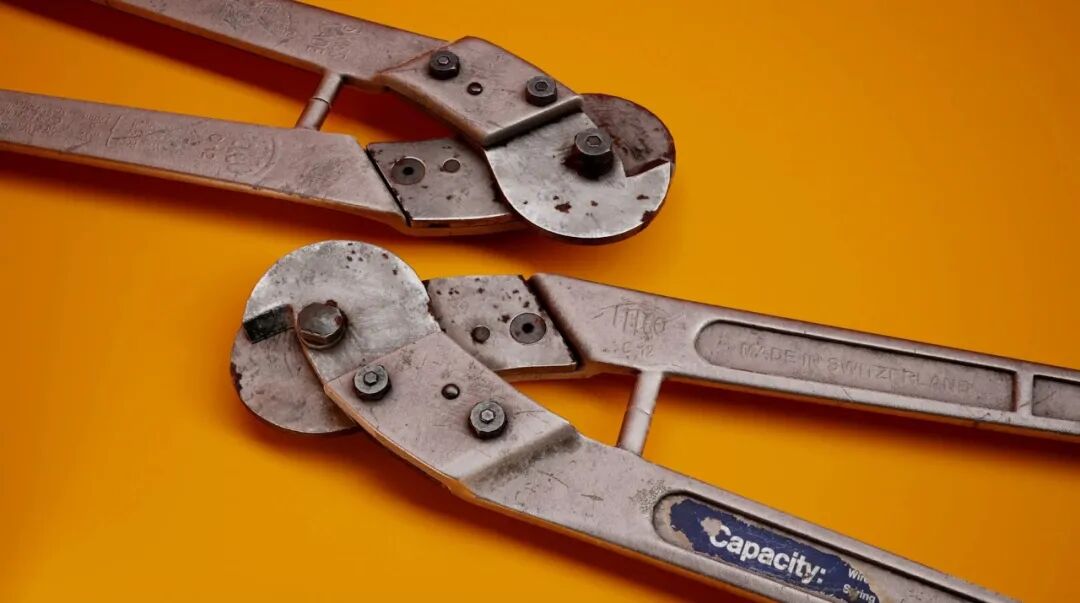

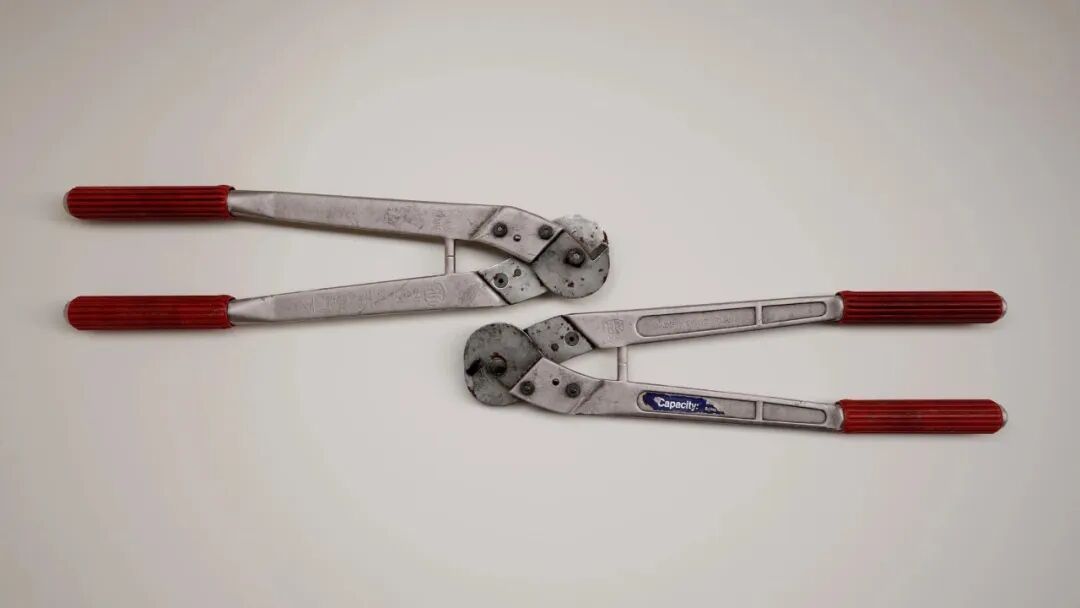

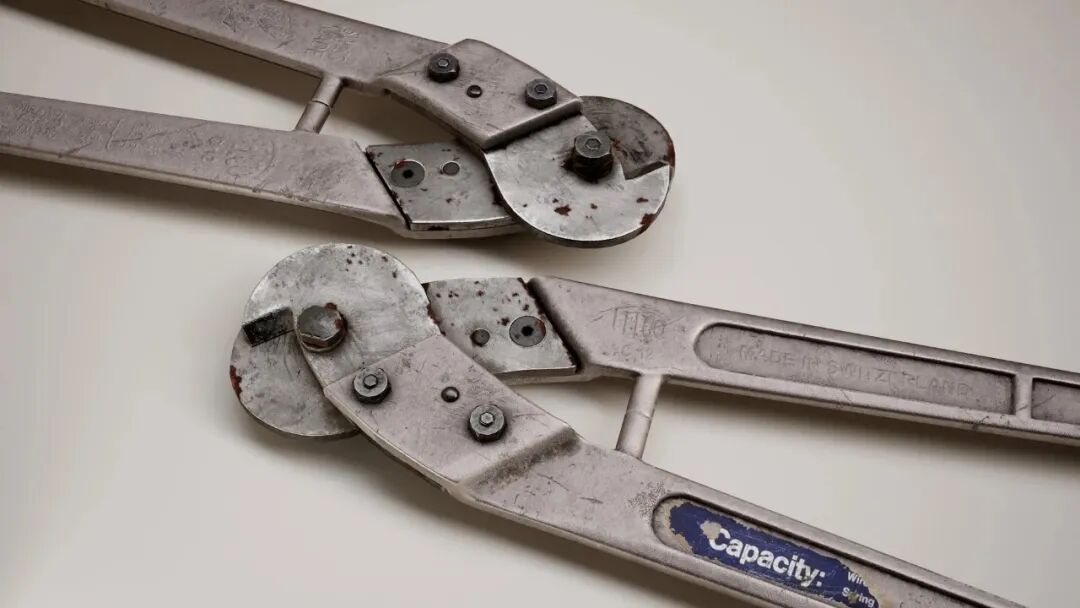

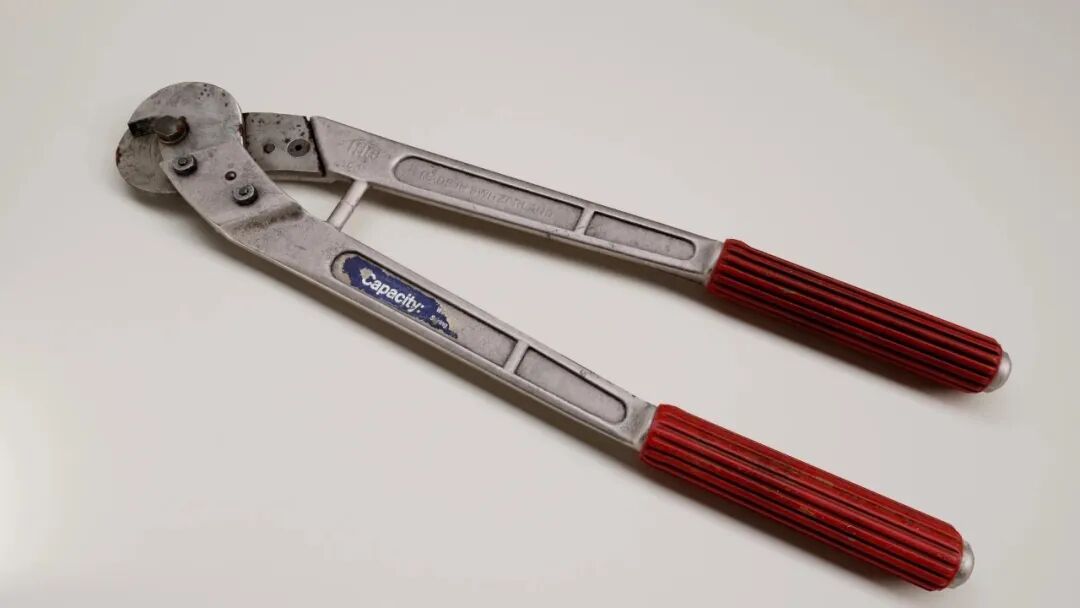

Rafael Murta讲述了Felco C12线缆剪刀项目的创作过程，详细说明了其建模方式，并解释了如何添加污垢、油脂和锈迹等细节。

大家好，我是Rafael，目前在Howest DAE攻读游戏图形制作专业大二课程。这是我攻读的第二所大学，此前已在科英布拉大学完成了设计与多媒体硕士学位。那段时期，我偶然接触到Blender软件和3D艺术世界，随着深入探索，我对它的热爱与日俱增。

本项目是游戏资产制作流程课程的作业，要求重制车库常见的简易工具并使其具备游戏使用条件。如同所有优质项目，我首先搜集参考素材与灵感来源。eBay等拍卖网站是绝佳渠道，这类平台能提供大量同类物品的高清图片。

在选定工具时，我倾向于选择造型相对简单但具备丰富纹理的物件：生锈金属、陈旧木料、污渍指纹等。偶然发现不同型号的线钳后，我意识到其对称结构将极大简化建模流程。

最初我选定同品牌另一款型号，其表面剥落的油漆效果比纯金属质感更符合需求，却发现竟找不到该款的参考图。我认为参考素材永远不嫌多——能找到拟建模道具的每个角度实属幸运，因此建模前我总竭力收集尽可能多的素材。

话虽如此，每当遇到无法建模的细节，或不确定道具某部分外观时，我总会重新搜寻更多参考资料。

之后，我选了能找到的最符合正统构图的参考图——比如正上方俯视的角度——然后导入Blender。这样能帮我快速勾勒出主要轮廓，确保比例准确。

如前所述，我选择线切割工具的原因之一在于其对称性。因此在建模初期，我对所有相似部件都使用了镜像修改器。如帖中所示，模型并非完全对称，此时我不得不采用更具破坏性的方法：先应用镜像修改器，再分别建模每个部件。

在高模建模阶段，我倾向于使用带倒角权重的倒角修改器。这种方法能让我灵活调整区域，按需增减拓扑结构，同时避免网格结构被过度破坏而无法使用。由于模型结构相对简单，这一步骤并未耗费太多时间。

本课程的目标是尽可能优化模型和纹理，因此我将低模压低至极低数量（直到烘焙功能失效），随后在需要区域逐步增加多边形。为此我选择在Substance 3D Painter中烘焙纹理。

在该软件中，可将纹理分辨率调至极低并仅选中法线贴图。如此便能在10-15秒内快速完成烘焙，从而快速定位重大错误、低多边形缺陷等。回到展UV环节，由于工具在某轴向极长且具有对称性，我认为这是使用非均匀纹理的绝佳机会。

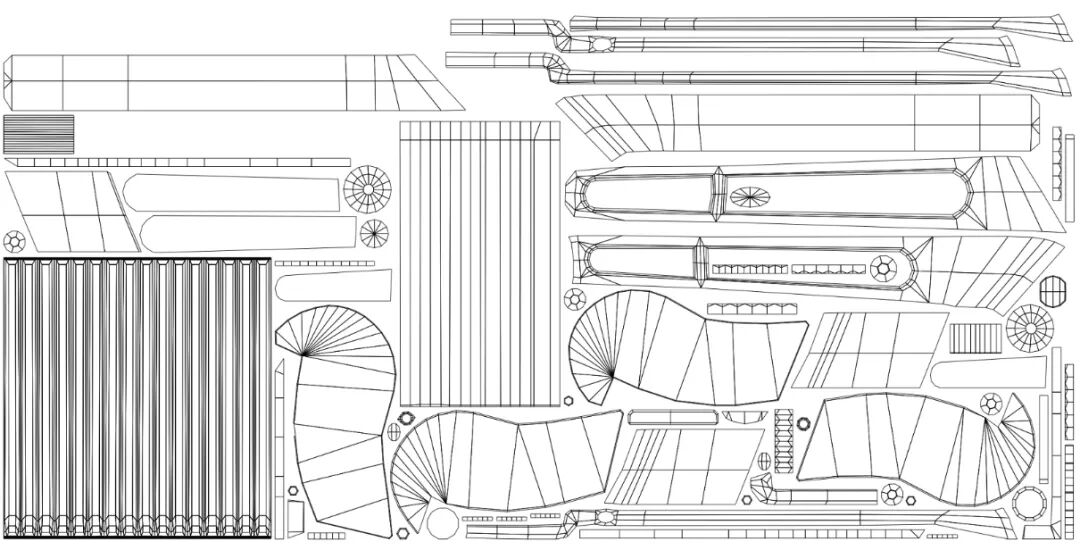

此处操作并无特殊之处：先在模型上添加缝合线，再用UV Pack Master自动打包。此后便能清晰辨别哪些UV区域具有对称性或相似性，进而实现重叠拼接。UV Pack Master的“分组”功能对此尤为实用——只需将相似区域归入同一组，并勾选“允许重叠”选项即可。

此举有效节省了UV空间并提升整体纹理密度，使纹理呈现更锐利的视觉效果。值得注意的是，我并未将所有对称部件（特别是剪刀部分）进行重叠处理。这是因为该区域细节量与差异度较高，重叠处理反而会损害道具的视觉表现。
