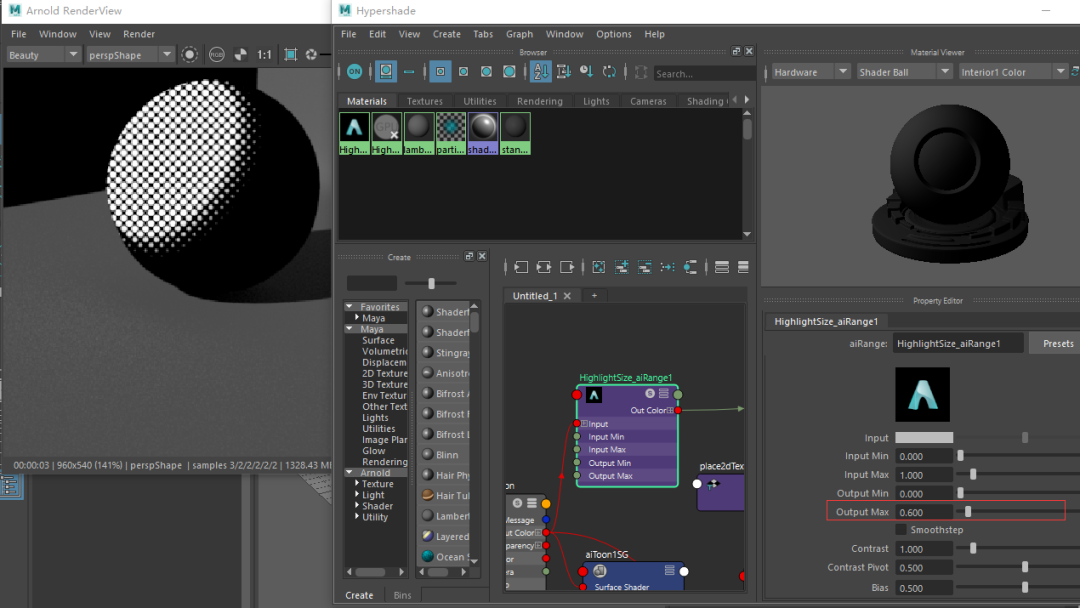

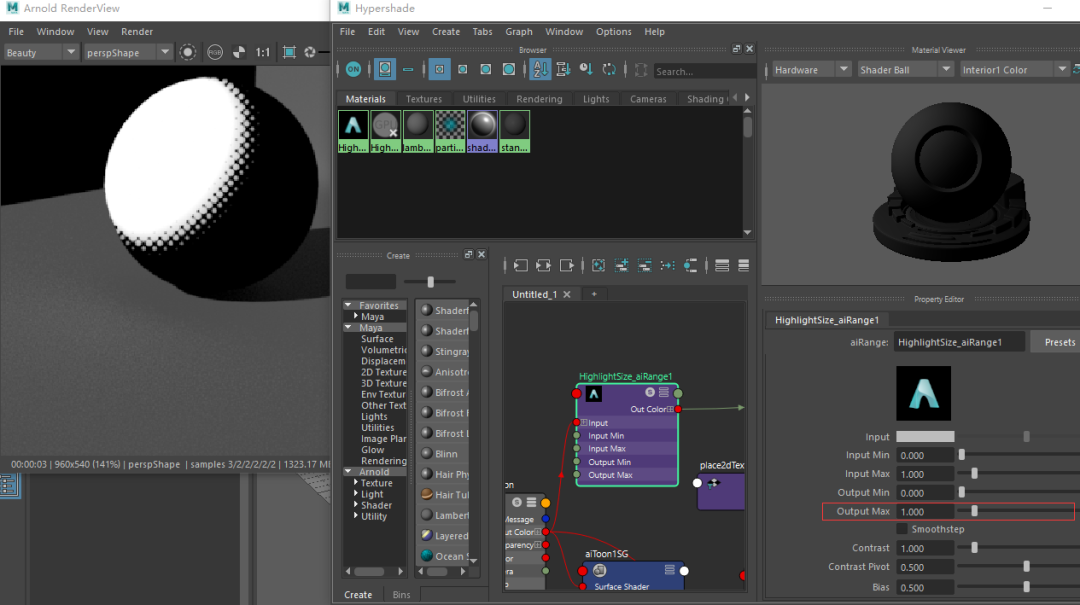

可以看到aiRange这个节点上的Output Max数值的变化可以让点状大小变化并使得更明显或者更靠近边缘。

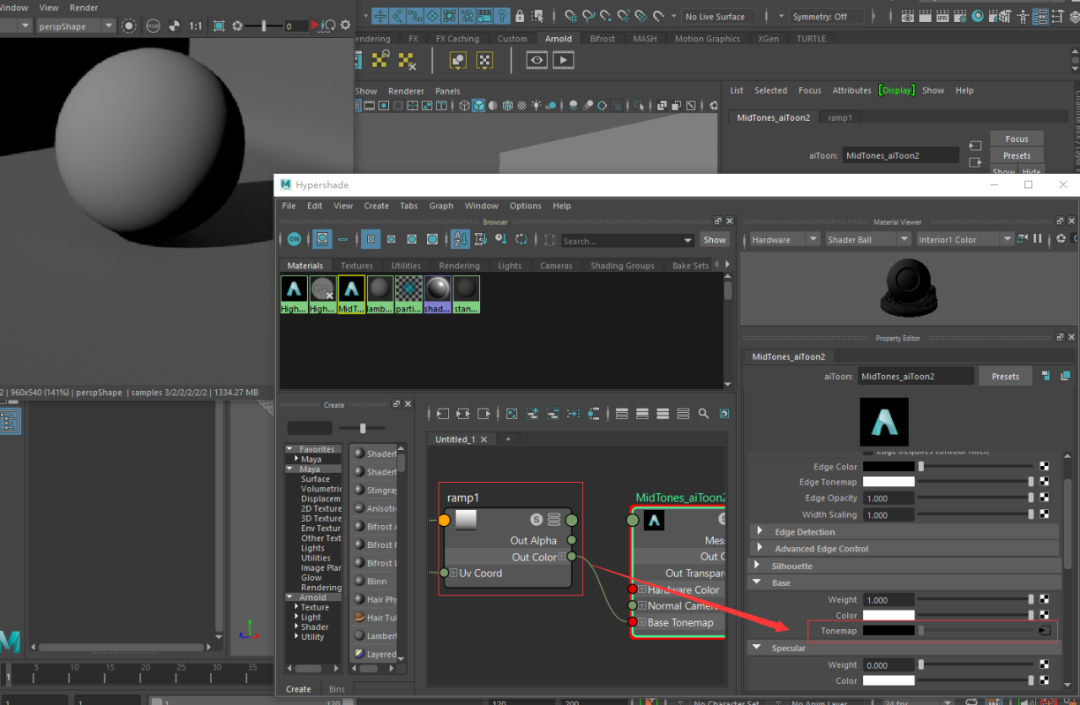

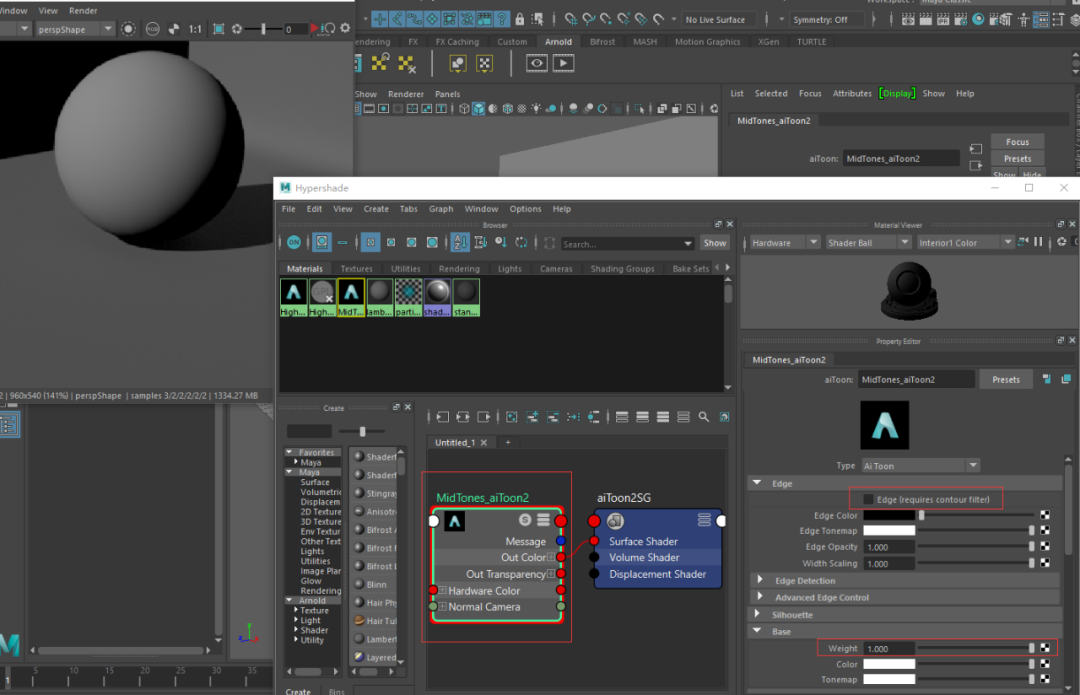

再新创建一个aiToon，把Edge(requires contour filter)去选掉。并将Base下面的Weight值调整到1。

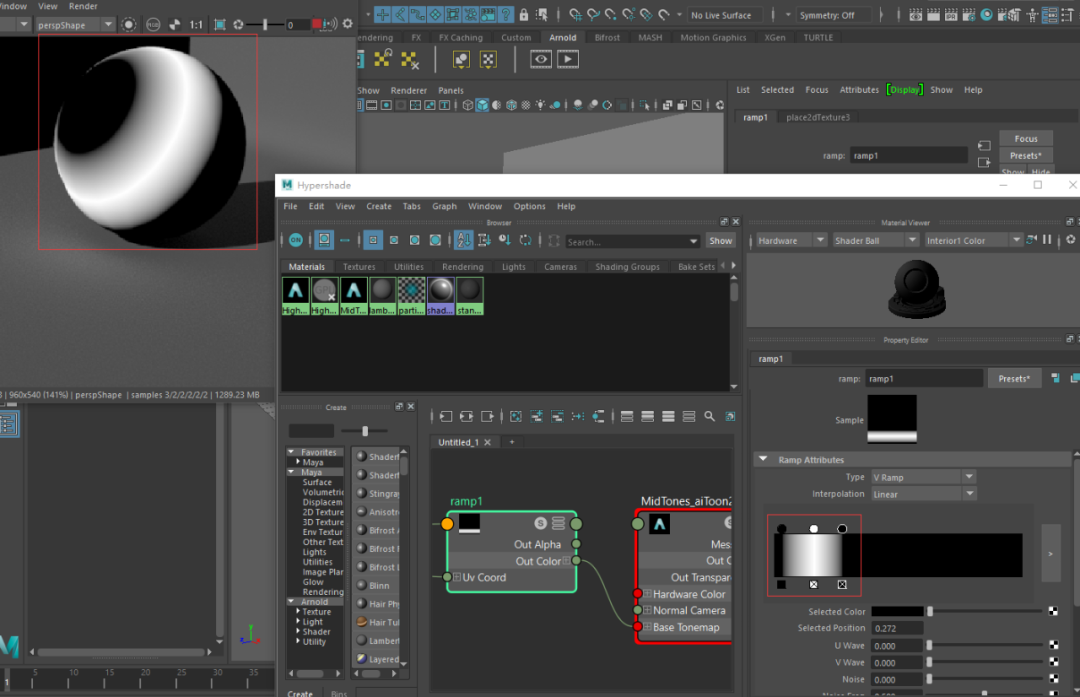

接着创建一个ramp节点，并将它连接到Tonemap上。

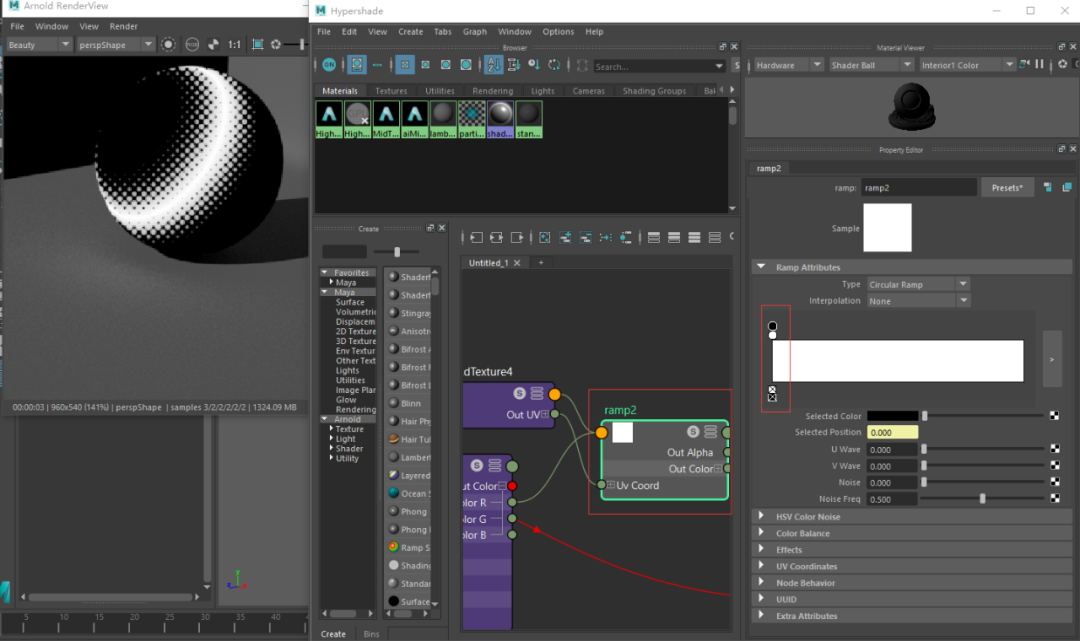

这里和Highlight_ramp节点不同的是，MidTones_ramp节点上需要3个点来划分区域Mask。

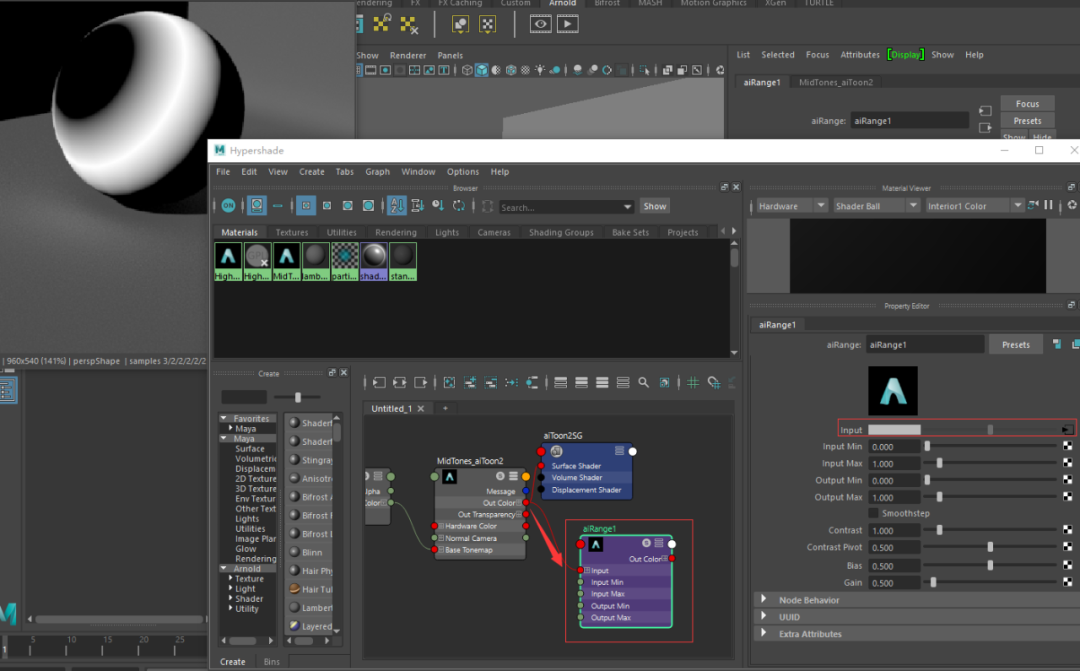

创建一个aiRange节点，将MidTones_aiToon节点连到aiRange节点的Input上。

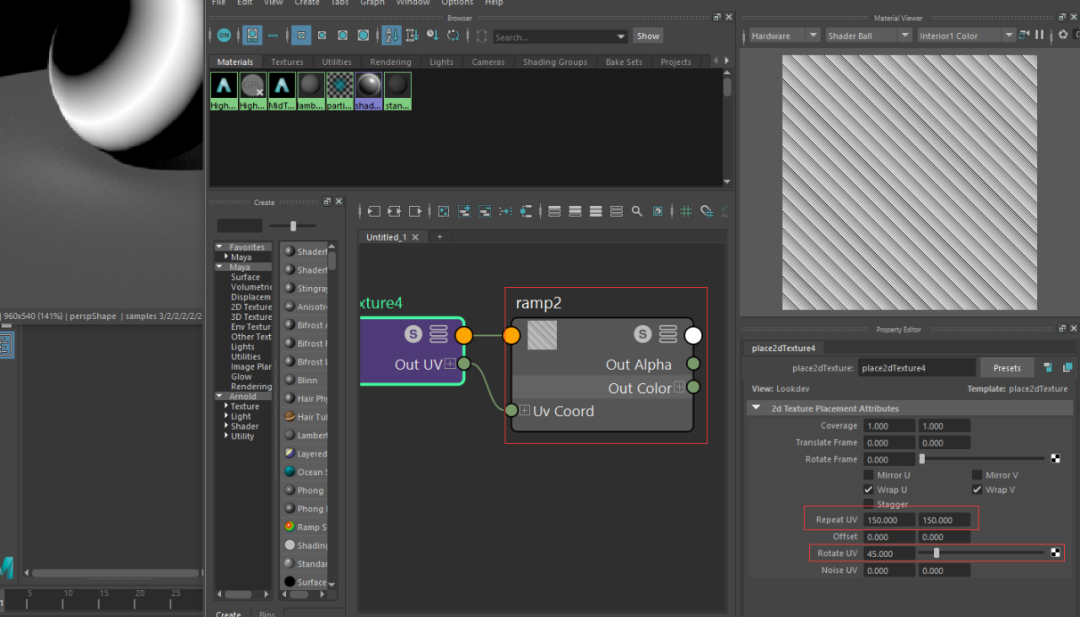

再创建一个ramp节点，将Repeat UV调整成150 150，Rotate UV改成45。

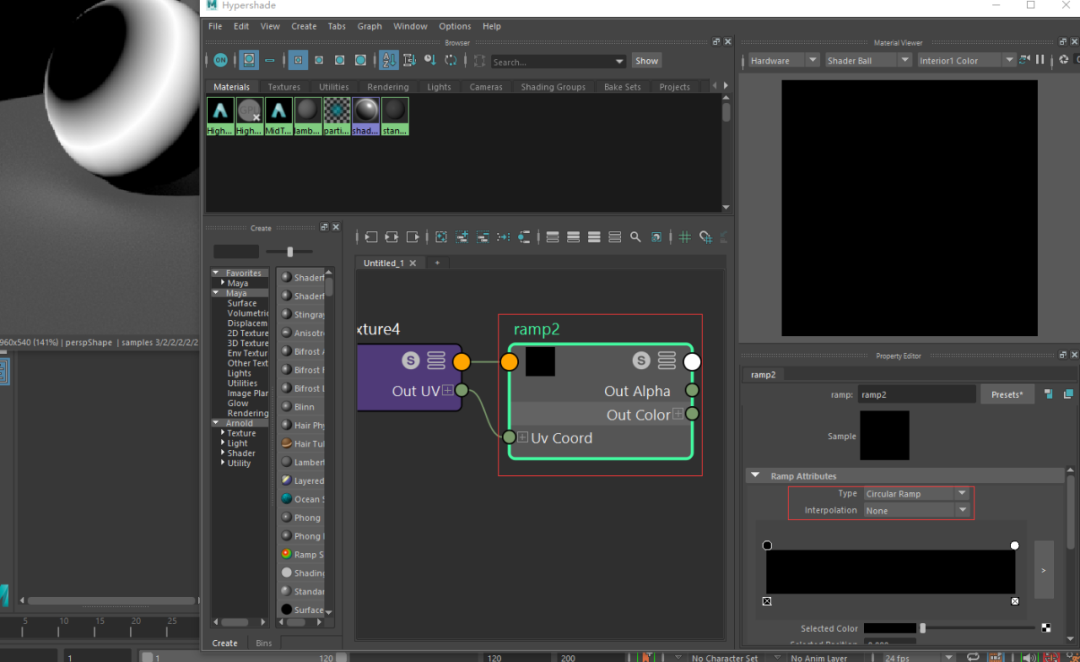

将ramp节点的Type改成Circular Ramp，将Interpolation改为None。

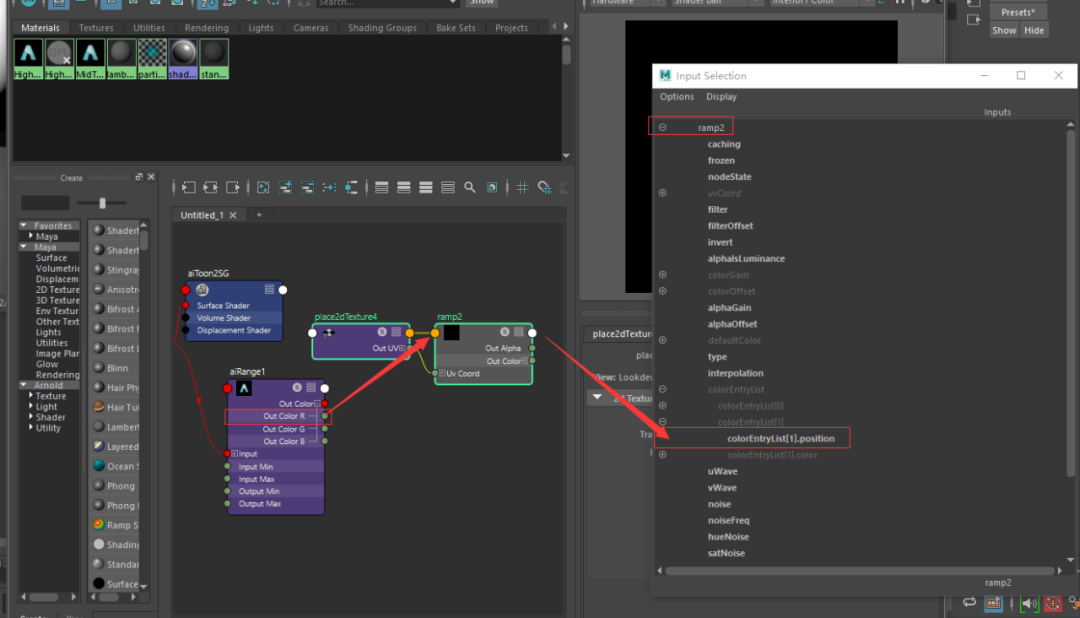

将aiRange节点的Out Color R连接到ramp节点下的ColorEntryList[1].position。

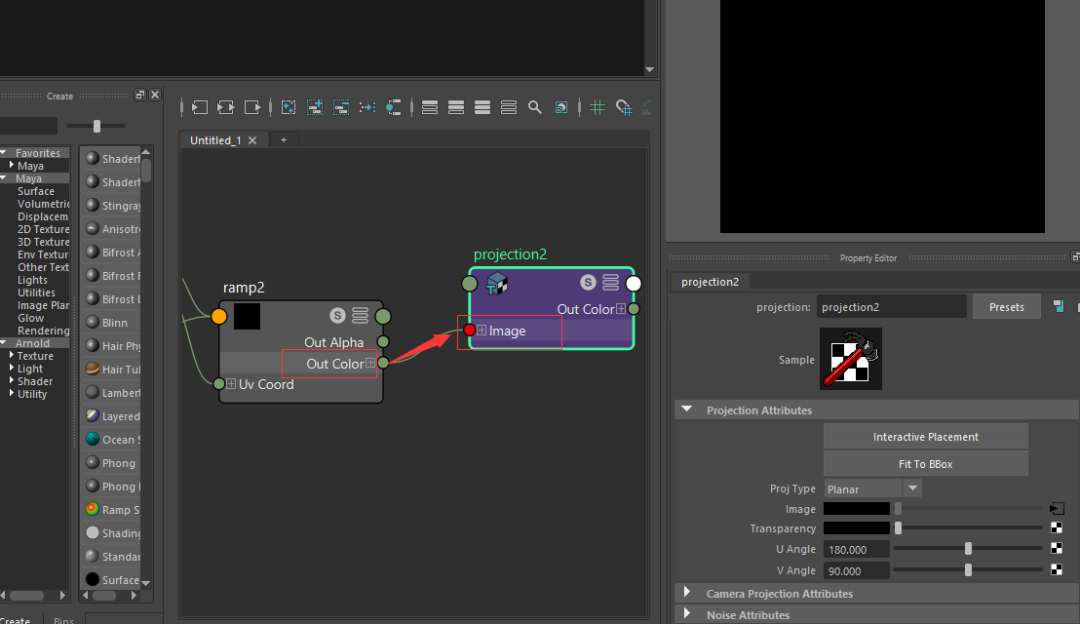

创建一个projection节点并将ramp节点的OutColor连到Image上。

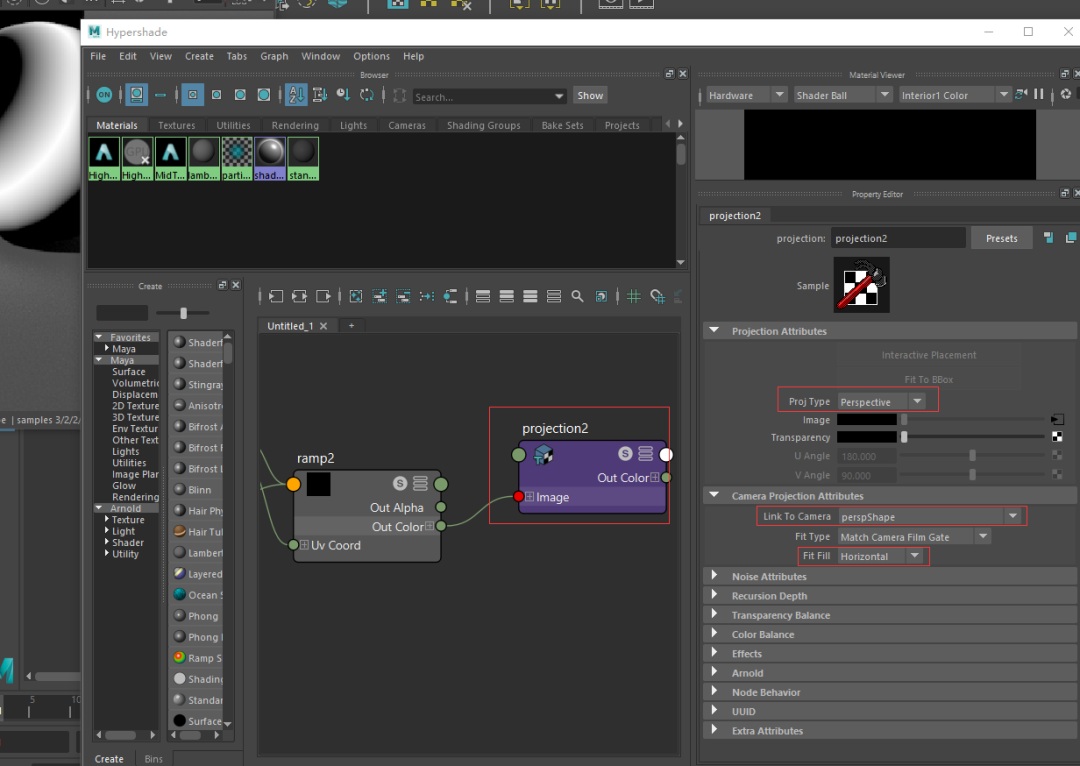

将projection上的Proj Type改成Perspective, Link to Camera改成perspShape,Fit Fill改成Horizontal。

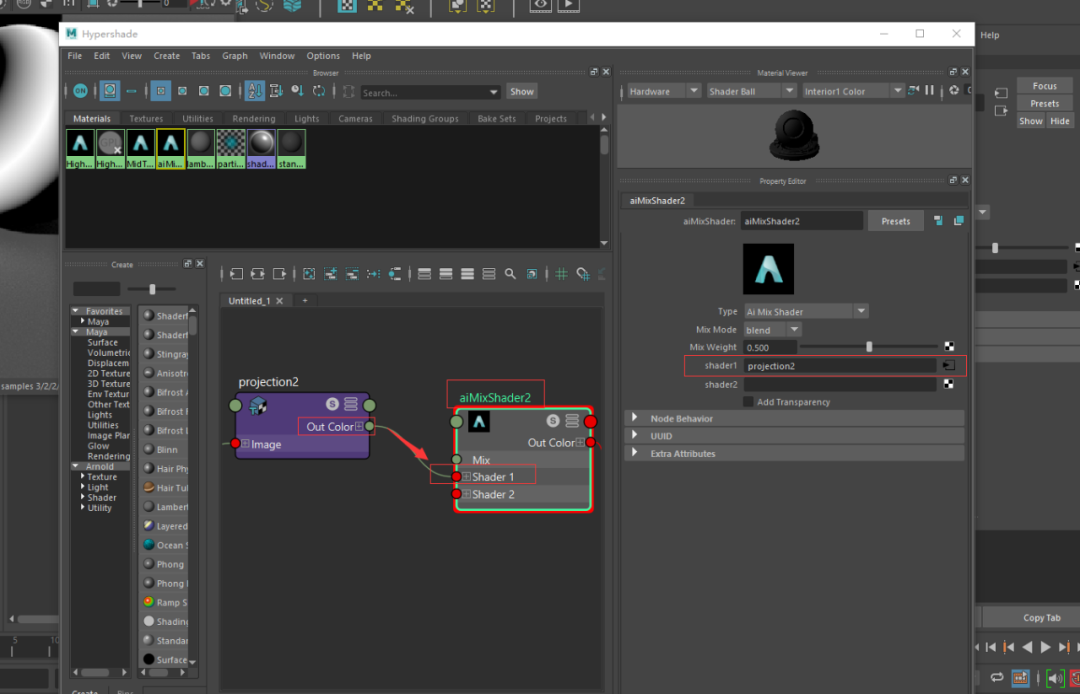

将projection上的OutColor连接到新创建出来的MixShader上的Shader1。

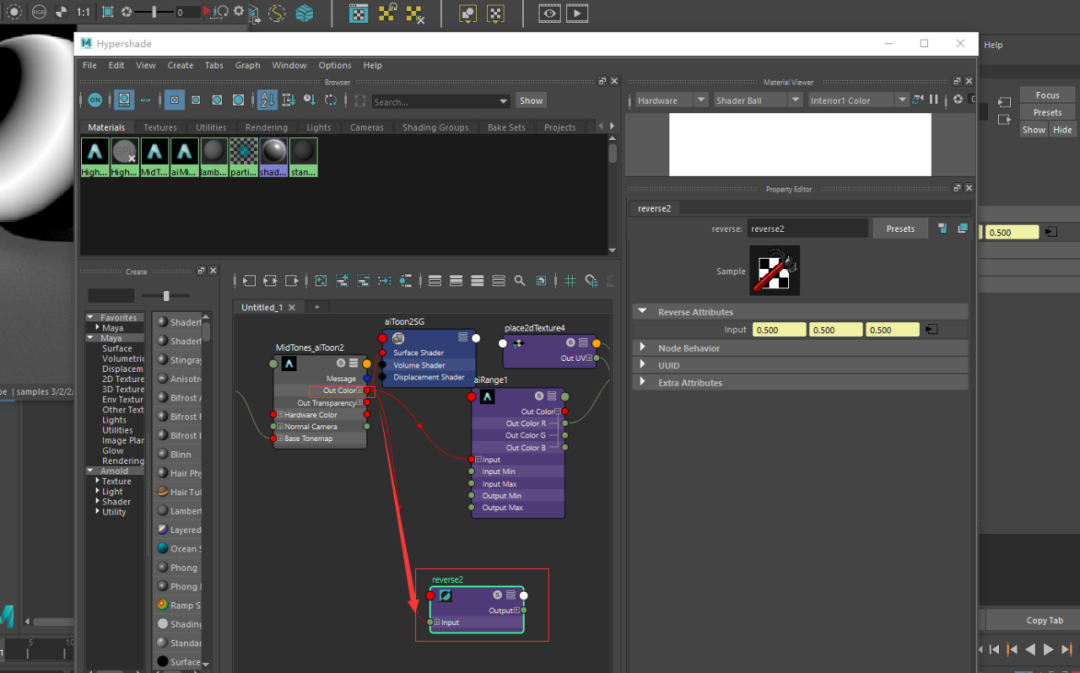

创建一个Reverse节点，并将MidTones_aiToon的OutColor连到reverse节点上的Input接口。

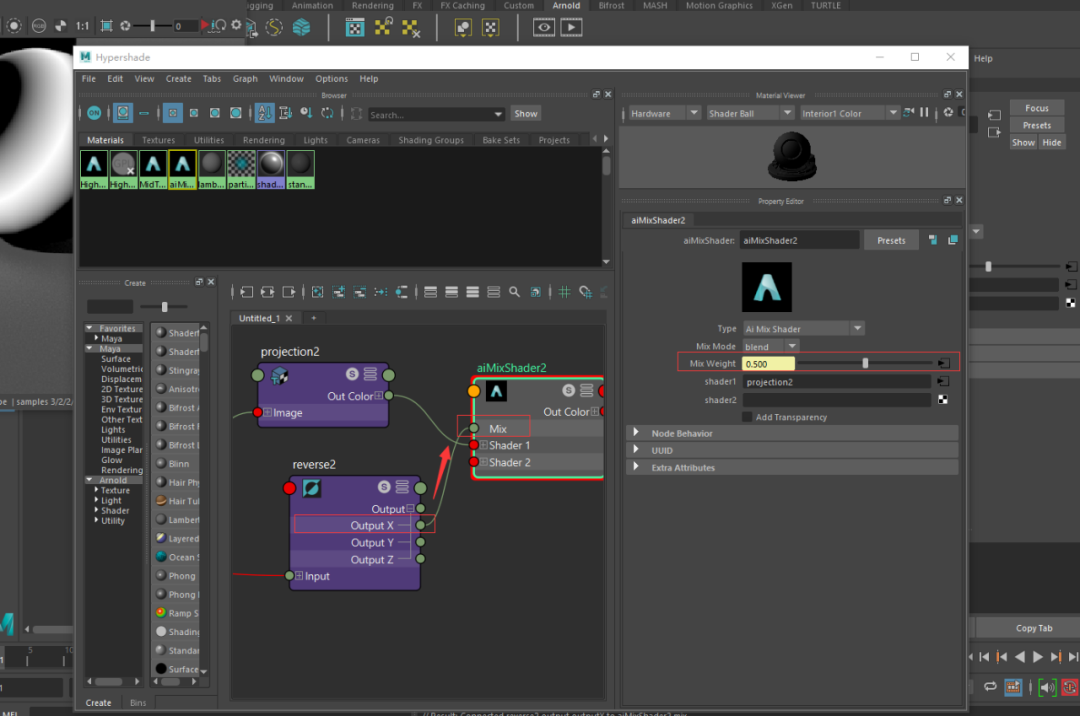

再将reverse上的OutputX连接到aiMixShader节点上的Mix接口。

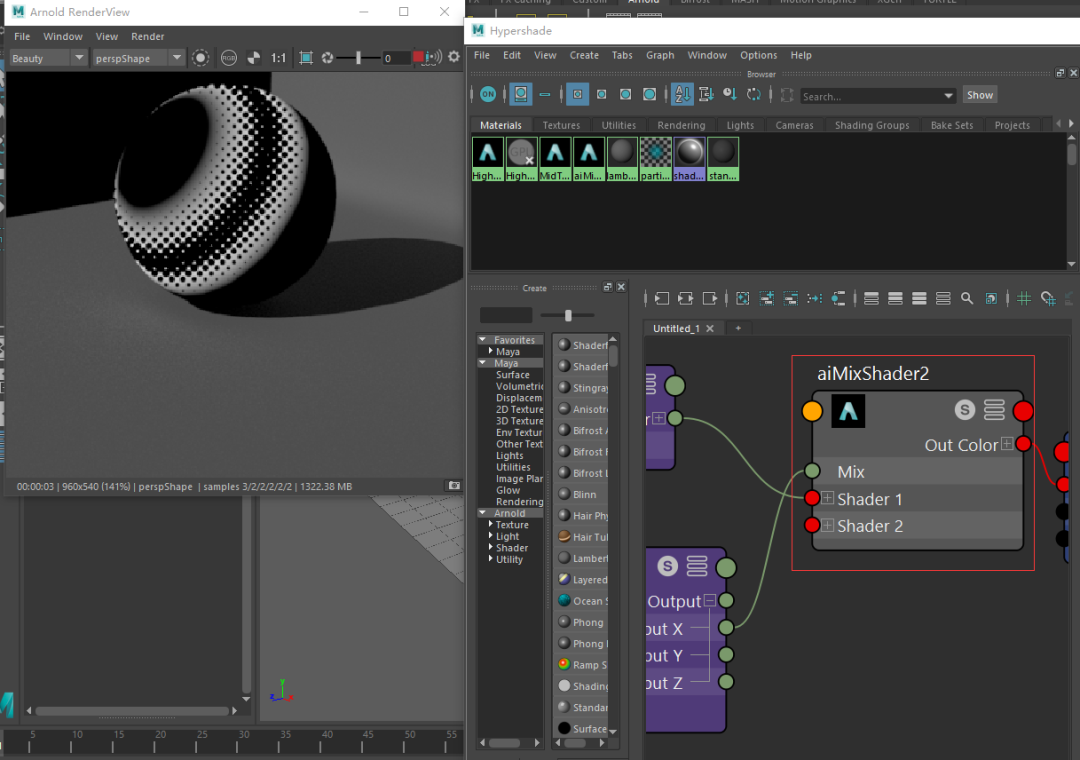

现在将aiMixShader赋予到模型上并渲染。

然后还是将此ramp节点的黑白反一下就渲染正确了。

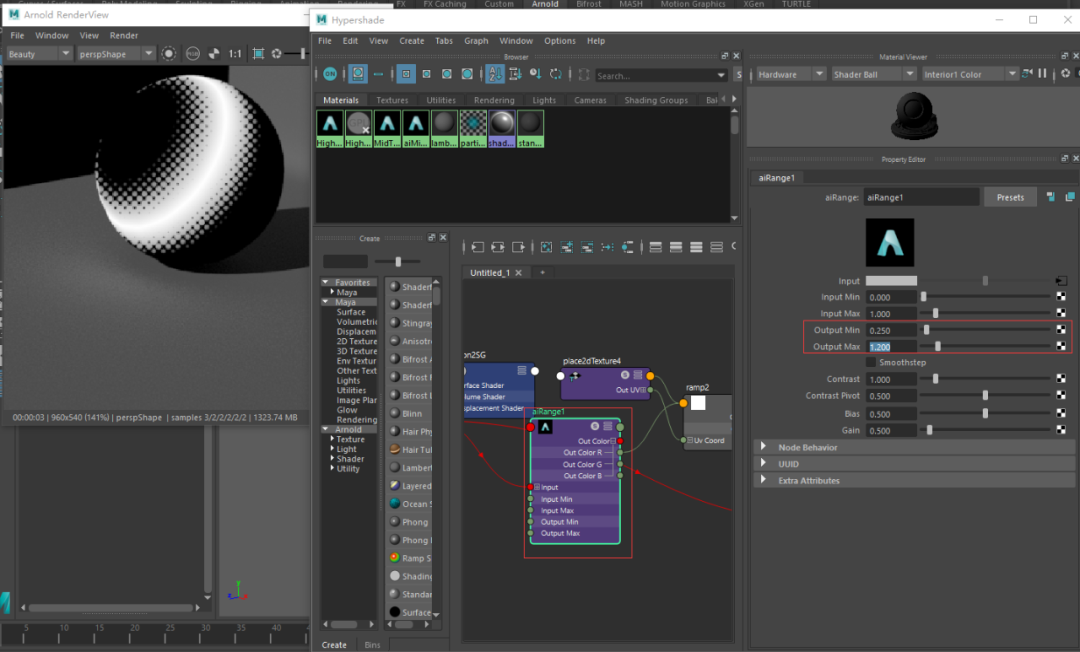

到aiRange节点上调整一下Output Min和Max的数值。
